Roletes de Retorno com Anéis para Esteiras Transportadoras

Roletes de Retorno com Anéis são constituídos de anéis de borracha, de modo a evitar acúmulo do material no rolete e promover o desprendimento do material aderido à correia, comumente usado em instalações que possuam necessidades de longos períodos de serviços contínuos, para transporte de diversos tipos de materiais, com pesos específicos médios e elevados, diversas granulações e altas capacidades.

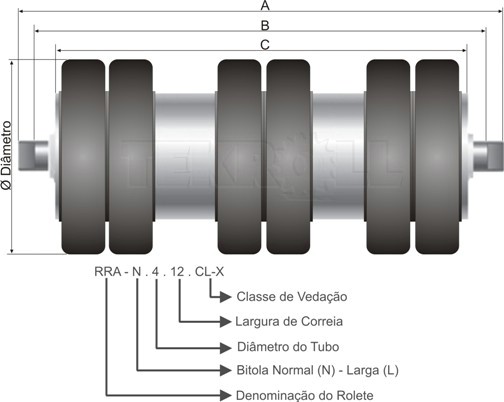

Rolete de Retorno com Anéis para esteiras transportadoras

Tipos de Encaixe para ponta do Eixo

Padrões de Encaixe, LPW e FAÇO

Dimensões Bitola Normal

Correia A B C ØDiâmetro Código
12" 406 mm 390 mm 368 mm 101,6 mm RRA-N.2.12.CL
14" 466 mm 450 mm 428 mm 101,6 mm RRA-N.2.14.CL
16" 514 mm 498 mm 484 mm 101,6 mm RRA-N.2.16.CL
20" 595 mm 579 mm 565 mm 101,6 mm RRA-N.2.20.CL
24" 702 mm 686 mm 672 mm 101,6 mm RRA-N.2.24.CL
30" 862 mm 846 mm 832 mm 101,6 mm RRA-N.2.30.CL
36" 1025 mm 1009 mm 995 mm 101,6 mm RRA-N.2.36.CL
42" 1224 mm 1208 mm 1194 mm 101,6 mm RRA-N.2.42.CL
48" 1330 mm 1314 mm 1300 mm 101,6 mm RRA-N.2.48.CL
54" 1463 mm 1447 mm 1433 mm 101,6 mm RRA-N.2.54.CL
60" 1635 mm 1619 mm 1605 mm 101,6 mm RRA-N.2.60.CL
72" 2016 mm 2000 mm 1986 mm 101,6 mm RRA-N.2.72.CL

Dimensões Bitola Larga

Correia A B C ØDiâmetro Código
16" 528 mm 506 mm 500 mm 101,6 mm RRA-L.2.16.CL
20" 628 mm 606 mm 600 mm 101,6 mm RRA-L.2.20.CL
24" 728 mm 706 mm 700 mm 101,6 mm RRA-L.2.24.CL
30" 898 mm 876 mm 870 mm 101,6 mm RRA-L.2.30.CL
36" 1048 mm 1026 mm 1020 mm 101,6 mm RRA-L.2.36.CL
42" 1198 mm 1176 mm 1170 mm 101,6 mm RRA-L.2.42.CL
42" 1198 mm 1176 mm 1170 mm 152 mm RRA-L.4.42.CL
48" 1348 mm 1326 mm 1320 mm 101,6 mm RRA-L.2.48.CL
48" 1348 mm 1326 mm 120 mm 152 mm RRA-L.4.48.CL

Observação:
Os diâmetros de eixo acima especificados são conforme padrão de mercado, isto não significa que não podem ser especificados diâmetros diferentes pelo cliente.

Características:

Tubo:
Industrial SAE 1020.
Eixo:
Eixo em aço SAE 1020/1045, trefilado (tolerância h11), redondo.
Mancais:
Mancais estampados ou soldados.
Rolamento:
Rolamentos "ZZ" ou "2RS", de acordo com o diâmetro do eixo.
Encaixe:
Padrão LPW ou encaixe FAÇO, em Polietileno de Alta Densidade Injetado (PAD) ou Zamak (Liga de alumínio) consultar nosso departamento técnico caso tenha dúvidas.
Acabamento:
Tubo em aço SAE 1020 – Pintado.
