Roletes de Impacto

Conjunto de roletes localizados nos pontos de carregamento destinado a absorver os choques resultantes do impacto do material com a correia, comumente usado em instalações que possuam necessidades de longos períodos de serviços contínuos, para transporte de diversos tipos de materiais, com pesos específicos médios e elevados, diversas granulações e altas capacidades.
As conformidades e formatos construtivos dos roletes podem variar de acordo com as necessidades do cliente.

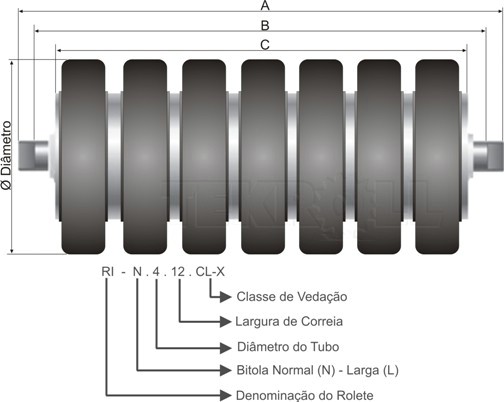

Rolete de Impacto para esteiras Transportadoras

Tipos de Encaixe para ponta do Eixo

Padrões de Encaixe, LPW e FAÇO

Dimensões Bitola Normal

Correia A B C ØDiâmetro Código
12" 200 mm 184 mm 162 mm 101,6 mm RI-N.2.12.CL
14" 220 mm 204 mm 182 mm 101,6 mm RI-N.2.14.CL
16" 250 mm 234 mm 212 mm 101,6 mm RI-N.2.16.CL
20" 300 mm 284 mm 262 mm 101,6 mm RI-N.2.20.CL
24" 250 mm 234 mm 212 mm 101,6 mm RI-N.2.24.CL
30" 300 mm 284 mm 262 mm 101,6 mm RI-N.2.30.CL
36" 346 mm 330 mm 316 mm 101,6 mm RI-N.2.36.CL
42" 406 mm 390 mm 376 mm 101,6 mm RI-N.2.42.CL
48" 466 mm 450 mm 436 mm 101,6 mm RI-N.2.48.CL
54" 518 mm 502 mm 488 mm 101,6 mm RI-N.2.54.CL
60" 589 mm 563 mm 549 mm 101,6 mm RI-N.2.60.CL
72" 714 mm 698 mm 684 mm 101,6 mm RI-N.2.72.CL

Dimensões Bitola Larga

Correia A B C ØDiâmetro Código
16" 278 mm 256 mm 250 mm 101,6 mm RI-L.2.16.CL
20" 308 mm 286 mm 280 mm 101,6 mm RI-L.2.20.CL
24" 258 mm 286 mm 280 mm 101,6 mm RI-L.2.24.CL
30" 308 mm 286 mm 280 mm 101,6 mm RI-L.2.30.CL
36" 343 mm 321 mm 315 mm 101,6 mm RI-L.2.36.CL
42" 408 mm 380 mm 380 mm 101,6 mm RI-L.2.42.CL
42" 408 mm 386 mm 380 mm 152 mm RI-L.4.42.CL
48" 458 mm 436 mm 430 mm 101,6 mm RI-L.2.48.CL
48" 458 mm 436 mm 430 mm 152 mm RI-L.4.48.CL

Observação:
Os diâmetros de eixo acima especificados são conforme padrão de mercado, isto não significa que não podem ser especificados diâmetros diferentes pelo cliente.

Características:

Tubo:
Industrial SAE 1020.
Eixo:
Eixo em aço SAE 1020/1045, trefilado (tolerância h11), redondo.
Mancais:
Mancais estampados ou soldados.
Rolamento:
Rolamentos "ZZ" ou "2RS", de acordo com o diâmetro do eixo.
Encaixe:
Padrão LPW ou encaixe FAÇO, em Polietileno de Alta Densidade Injetado (PAD) ou Zamak (Liga de alumínio) consultar nosso departamento técnico caso tenha dúvidas.
Acabamento:
Tubo em aço SAE 1020 – Pintado.
